Быстрее, выше, сильнее: обзор Gigabyte P55A-UD7
Технические характеристики


Процессор
Socket LGA1156

Поддерживаемые процессоры: Intel Core i7, Intel Core i5/i3, Pentium G

Поддержка технологии Intel Turbo Boost

Чипсет
Intel P55 Express

Системная шина
DMI

133 МГц Base Clock

2500 GT/s

Память
4 x DIMM DDR3

до 16 Гб

2133/2000/1600/1333/1066 МГц

Слоты расширения
4 x PCI Express 2.0 x16

1 x PCI Express x1

2 x PCI

Хранение данных
8 x SATA II 3Gb/s

2 x SATA III 6 Gb/s

RAID 0, 1, 5, 10

2 x eSATA II 3Gb/s

Сеть
2 x RJ45

1 Gb/s Controllers

Звук
Realtek ALC889

8-канальный HD-Audio

Coaxial S/PDIF Out

FireWire

TI TSB43AB23

3 x IEEE1394a порта

USB


12 x USB 2.0 портов

2 x USB 3.0 порта

Особенности

Отсутствие LPT

Power Saving (Dynamic Energy Saver 2)

ATI CrossFireX 16x+16x/16x+8x+8x/8x+8x+8x+8x

SLI 16x+16x/16x+8x+8x/8x+8x+8x+8x

Функции разгона

Поддержка Dolby Home Theater

Подключение до 14 накопителей

Чип nForce 200

Индикатор POST-кодов

24-фазный преобразователь питания процессора

Ultra Durable 3

Концепция «333» – USB 3.0, SATA3, USB Power 3x

Разъемы задней панели

1 x PS/2 клавиатура/мышь

1 x 6-pin IEEE1394a

1 x 4-pin IEEE1394a

2 x LAN (RJ45)

8 x USB 2.0/1.1

2 x USB 3.0

2 x eSATA

1 x S/PDIF Optical Out

1 x S/PDIF Coaxial Out

6 x звуковые выходы Mini-Jack

Внутренние коннекторы

2 x USB 2.0/1.1 (4 порта)

1 x IDE header

1 x COM header

10 x SATA

1 x CPU Fan разъем

5 x Sys Fan разъемы

1 x Front Panel Audio header

1 x S/PDIF Out header

1 x 24-pin ATX Power

1 x 8-pin ATX 12V Power

1 x IEEE1394 Panel header

BIOS

Award BIOS

PnP, DMI 2.0, SM BIOS 2.5, ACPI 2.0a

Форм-фактор
ATX

305 x 244 мм


Упаковка продукта достойна внимания, причем как по габаритам (38 х 32 х 15 см), так и по качеству. Коробка имеет откидной клапан.

Уложенный внутри комплект поражает воображение:

Системная плата Gigabyte P55A-UD7

Дополнительный радиатор системы охлаждения

Пакет с термопастой

Винты крепления радиатора

Мостик 3-Way SLI

Мостик SLI (для двух карт)

Четыре кабеля SATA

Шлейф IDE

Заглушка на заднюю панель корпуса

Планка с двумя eSATA-портами и выходом питания

Два кабеля eSATA-SATA

Кабель питания для двух SATA HDD

Многостраничная инструкция

Инструкция Smart 6

Инструкция по быстрой установке

Диск с драйверами и ПО

Наклейка с логотипом Gigabyte

Наклейка Dolby Home Theater

Gigabyte P55A-UD7 относится к типу Full-ATX плат и имеет стандартные габариты, однако конструкторам удалось поместить в эти габариты очень многое. Обращает на себя внимание массивная система охлаждения из четырех радиаторов, которые соединены тепловыми трубками. Радиатор посередине может быть соединен с системой жидкостного охлаждения, чтобы эффективно отводить тепло от всей системы.

Однако водоблок можно снять (!) и прикрепить вместо него входящий в комплект массивный радиатор, смазав перед этим прилегающие поверхности тонким слоем термопасты – это в том частом случае, когда у вас воздушная система охлаждения.
Эффективность радиатора позволяет надеяться на высокие параметры воздушного охлаждения системы, ведь в итоге получается разветвленная система теплообмена с воздухом, способная работать при любом направлении движения воздуха внутри корпуса.



Интересное решение, не в первый раз встречается у Gigabyte.
Вторым обращающим на себя внимание пунктом можно назвать 24-фазную систему питания центрального процессора. Вообще похоже, что крупные игроки рынка соревнуются в том, кто больше фаз модуля питания процессора сделает. Игра похожа на маркетинг, хотя свои плоды все же приносит в виде более стабильного питания разогнанного процессора – два дросселя лучше одного, а три лучше двух. Расположение элементов на плате от таких экспериментов ничуть не пострадало, хотя из-за обилия электронных компонентов буквально яблоку негде упасть. Все разъемы на своих местах: процессорный хоть и окружен радиаторами, но обладает достаточным пространством для установки массивных кулеров, или даже стакана для жидкого азота. Основной разъем питания расположен у правого верхнего края, где ему самое место, а дополнительный 8-контактный разъем питания процессора пристроился у левого верхнего края. Слоты памяти на своем законном месте, никаких проблем с блокировкой слотов нет.
Разъемов для вентиляторов целых шесть: два 4-контактных и четыре 3-контактных. Предусмотрен даже индикатор POST-кодов, а также в наличии крупная кнопка включения системы рядом с основным разъемом питания, и кнопки перезагрузки и сброса CMOS.

Не оставлен без внимания порт Floppy, рядом с которым приютился внутренний разъем COM-порта. А вот про LPT стали забывать даже конструкторы Gigabyte, а ведь до сих пор компания была лояльна к данному интерфейсу.

Порты и слоты

Богатое оснащение продукта коснулось возможностей расширения – они поистине широки. Начнем со слотов расширения.

На первый взгляд, плата оснащена четырьмя привычными слотами PCI Express 2.0 x16, одним слотом PCI Express 2.0 x1 и двумя слотами PCI. Но если вспомнить, что процессор поддерживает лишь 16 линий, а с учетом моста чипсета – 20 линий, то как же стало возможным оснастить плату четырьмя слотами?

Секрет кроется в связке микросхемы nVidia nForce 200 и контроллера PLX PEX8608. Благодаря nForce 200, плата может работать в режимах CrossFire и 3-Way SLI в конфигурациях: x16+x16+0+0, x16+x8+x8+0, x8+x8+x8+x8, а четыре линии от моста P55 распределяются контроллером от PLX для подключения встроенной периферии: контроллера USB 3.0, дополнительные порты SATA.

Кстати, дисковая подсистема поддерживает до 14 накопителей: шесть портов SATA II поддерживаются чипсетом Intel P55 со всеми возможностями Matrix Storage, еще два порта SATA II реализованы благодаря контроллеру JMicron JMB363, скрывающемуся под именем Gigabyte SATA2. Два внешних порта eSATA стали возможными благодаря чипу JMicron JMB362, а вот самой современной «фишкой» продукта можно считать два порта SATA3-6 Гбит/с, которые обеспечены контроллером Marvell 9128. Не забыт и один порт IDE.
Все разъемы SATA расположены параллельно плоскости платы, поэтому даже набор длинных видеокарт не помешает подключить все накопители.

Набор разъемов USB почти соответствует возможностям чипсета – двенадцать из четырнадцати стандартных портов USB 2.0, восемь из которых размещены на задней панели платы, еще четыре можно подключить при помощи планок. Кроме того, производитель не поскупился на два дополнительных порта USB 3.0, которые выделены синим цветом и обеспечивают более высокие показатели по питанию подключенных устройств – ток до 2.7 А (при стандартных для USB 3.0 900 мА). Наконец, в арсенале платы присутствует другой вид последовательной шины – FireWire. Три порта IEEE1394 обеспечиваются контроллером Texas Instruments TSB43AB23.

Также продукт может похвастать двумя сетевыми интерфейсами благодаря двум контроллерам Realtek RTL8111D. Встроенный звук восьмиканальный, с поддержкой Dolby Home Theater, кодеком является популярный Realtek ALC889.

Задняя панель платы богата разъемами и портами: универсальный порт PS/2 для клавиатуры и мыши, восемь портов USB 2.0, два порта eSATA (совмещены с USB 2.0), один оптический выход S/PDIF и один коаксиальный S/PDIF, два разъема IEEE1394 (один 6-контактный, второй – 4-контактный), два разъема RJ45 встроенного сетевого интерфейса, два порта USB 3.0 и набор аудио-разъемов восьмиканального звука.
BIOS и разгон

BIOS продукта Gigabyte традиционно основан на микрокоде Award. Меню крайне функционально, причем часть тонких настроек скрыта до нажатия Ctrl+F1, что тоже является обычным для Gigabyte, как и две микросхемы EEPROM для хранения прошивки.



Структура меню Setup также привычна для тех, кто уже работал с BIOS от Award. Меню поделено на страницы:

MB Intelligent Tweaker – настройки разгона и системы

Standard CMOS Features – настройки часов и информация о накопителях IDE

Advanced BIOS Features – настройка загрузочных устройств

Integrated Peripherals – управление встроенными устройствами

Power Management Setup – управление питанием ACPI

PC Health Status – мониторинг системных параметров


Настройка функций встроенных контроллеров впечатляет – можно включить или выключить любой из них, включая встроенный звук, USB 3.0, все дополнительные порты SATA, для которых можно также сконфигурировать RAID-массивы.



Настройки электропитания стандартны.


Системный мониторинг включает показания двух температур, оборотов четырех вентиляторов из шести и контроль пяти основных напряжений.


Настройки разгона сосредоточены на одной страницы, что в принципе закономерно и удобно. MB Intelligent Tweaker – так у Gigabyte называется раздел управления частотами, напряжениями и настройками системы – позволяет очень тонко управлять системой.


Настройки позволяют точно выставить значения базовой частоты процессора, множителей процессора, Uncore и шины QPI, частоты шины PCI Express. Здесь же можно установить частотную формулу оперативной памяти, изменив соответствующий множитель.


Очень богаты настройки напряжений: памяти, процессора, Uncore и контроллера памяти, моста чипсета и модулей памяти.


Для памяти доступна поддержка XMP (eXtreme Memory Profile), что делает доступной поддержку оверклокерских модулей в автоматическом режиме (напомним, SPD обеспечивает только установки параметров по стандарту – DDR 800/1066/1333 МГц).


Набор управляемых задержек так же широк, как и остальные настройки, что делает плату поистине моделью для энтузиастов. Настроить можно практически все тайминги, начиная от основных и заканчивая второстепенными.


Тут же, в подменю Advanced CPU Core Features, можно выставить тонкие параметры энергосбережения процессора.


А также активировать или деактивировать функцию виртуализации.


Предусмотрено подробное окно с установленными параметрами системы, что позволяет не загружать систему, чтобы узнать реальные установленные настройки.

Благодаря такому богатству настроек, мы смогли разогнать наш процессор до 200 МГц по шине, что можно назвать отличным результатом, хотя процессор и не самый «горячий».

Тестирование

Тестирование проводилось в сравнении с не менее интересной (а может, и более) платой MSI Big Bang-Trinergy, с мощным представителем линейки Intel Core i7. Мы не ставили задачей достичь на системе максимального разгона, поиска максимальной стабильной частоты Base Clock, нашей задачей было протестировать два продукта в стандартном и разогнанном режимах. К нашей (и вашей) радости, обе платы смогли достичь одинаковых показателей в разгоне.

Тестовый стенд следующий:

Процессор: Core i7-870

Материнская плата: Gigabyte P55A-UD7 & MSI Big Bang-Trinergy

Память: 3*2 Elixir DDR3

Видеокарта: Asus EAH 3650 TOP

Жесткий диск: Western Digital WD3200JD

Блок питания: Thermaltake 650 W

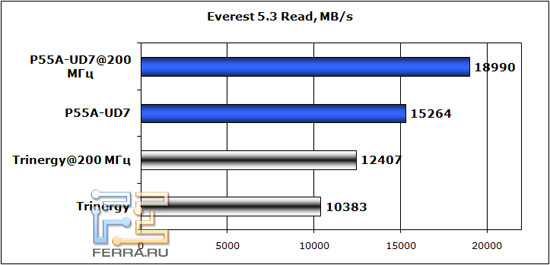

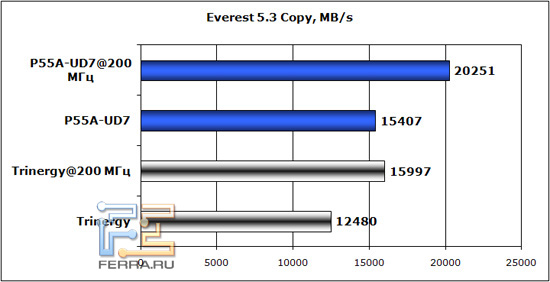

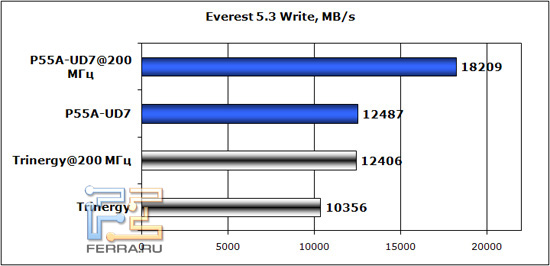

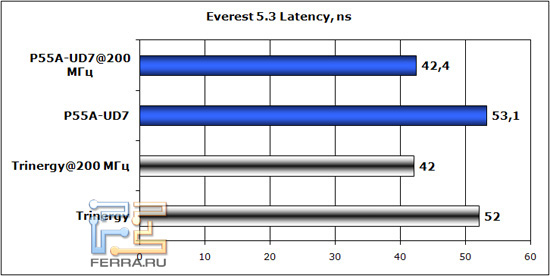

Everest Ultimate Edition






Плата Gigabyte показала отличные результаты в тесте оперативной памяти, однако продукт MSI «провалил» испытания по одной простой причине – именно с производительностью памяти у платы были проблемы, которые не решились сменой прошивки. Хотя, определенно, со временем проблему исправят.

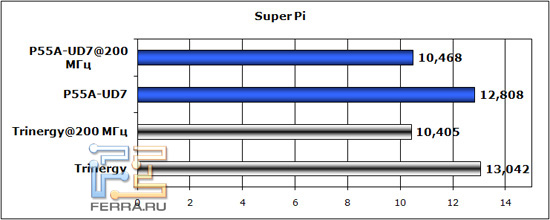

Super PI



В тесте по расчету числа Пи в штатном режиме побеждает Gigabyte, однако в разогнанном режиме верх берет MSI. Впрочем, назвать такую разницу результатом мы не можем, поскольку она настолько мала, что её можно списать на погрешность. Словом, производительность процессора у обеих плат одинакова.

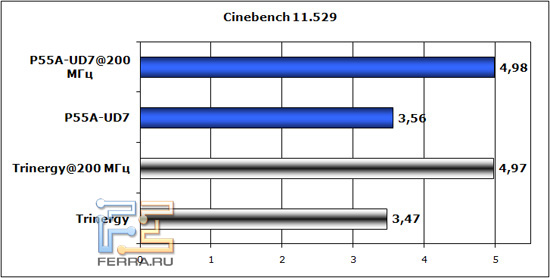

Cinebench 11 показывает превосходство продукта Gigabyte на 2.6% в штатном режиме, однако разгон систем сводит данное преимущество на нет. Очевидно, что бенчмарк не очень чувствителен к скорости оперативной памяти, что дает нам право сомневаться в абсолютной точности теста Everest – Cinebench хорошо нагружает всю систему.

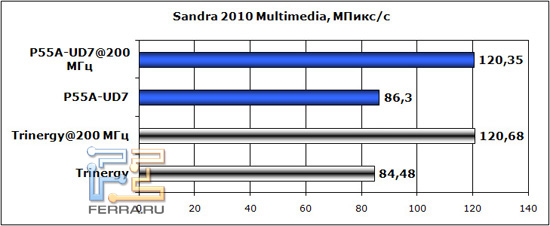

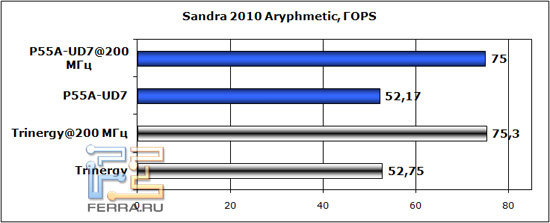

В пакете Sandra Lite мы выполняем два информативных теста: мультимедийный и арифметический. Мультимедийный тест показывает превосходство P55A-UD7, достигающее 2.1%. Арифметический тест использует только процессорные ядра для математических расчетов, потому разница между продуктами практически незаметна.

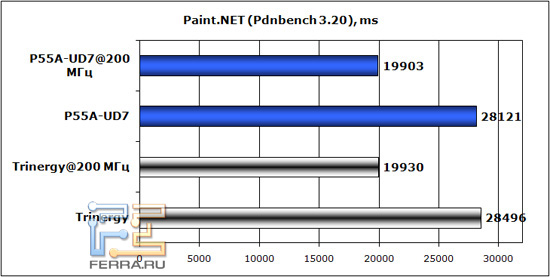

Тестирование в реальном графическом пакете выявляет проблемы с оперативной памятью у платы MSI, что приводит к отставанию последней, особенно в штатном режиме работы. Однако повышение тактовых частот дает потрясающий результат – производительность обеих плат становится практически равной.

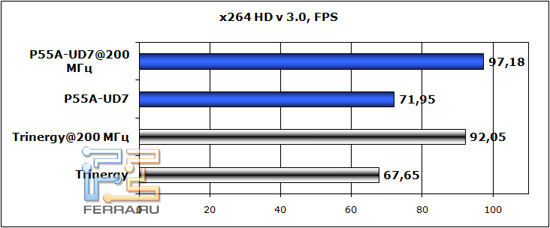

Аналогичные результаты выдает и другой мультимедийный тест – декодирование HD-видео: очевидное отставание MSI в штатном режиме и достаточное повышение производительности в разогнанном режиме. Однако в данном случае разгон не очень спасает положение и MSI показывает серьезное отставание, достигающее 5%.

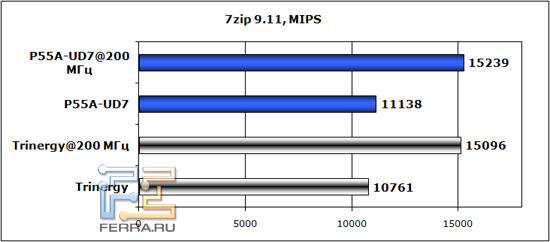

Реальное архивирование файлов требует быстрой подсистемы памяти и быстрого процессора. В данном случае архиватору не понравилась работа платы MSI в обоих режимах, хотя разница в производительности невелика и достигает лишь 3.5%. Разгон системы существенно сокращает это отставание. Что ж, фанатам MSI остается ожидать выхода абсолютно стабильной прошивки, либо тщательно выбирать модули памяти – напомним, в нашей лаборатории используются только Elixir PC3-12800.

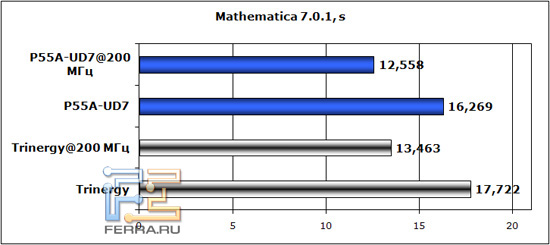

Реальные математические расчеты производятся очень быстро любым процессором Core i7, но разница между различными системами все же есть и здесь. Причем эта разница снова в пользу Gigabyte: в разгоне производительность выше на целых 7.2%, а при автоматических настройках – на 8.9%.

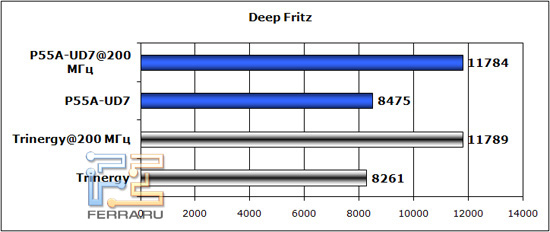

Что лучше всего удалось MSI – это шахматы. На повышенных частотах плата «слегка» победила Gigabyte, а на штатных частотах – составила серьезную конкуренцию.

Выводы

Каждый продукт от Gigabyte не выглядит как большой шедевр и не поднимает такого шума, как любой «аппарат» от Apple, однако каждая новинка компании вызывает неподдельный интерес, как у простых пользователей, так и у энтузиастов. Успех Gigabyte в данном сегменте рынка давно не дает покоя чуть менее именитым игрокам рынка системных плат, которые обходили продукты для энтузиастов стороной. Ныне же MSI, ASRock и многие другие производители все чаще представляют «заряженные» версии, казалось бы, заурядных продуктов. Запал был дан еще компанией Asus с серией Republic Of Gamers – Asus очень старается не растерять свою самую большую долю российского рынка – но и конкуренты не собираются сдаваться.

Так появляются интересные системные платы с богатейшим функционалом и отличными функциями разгона. Gigabyte P55A-UD7 принадлежит к элитным продуктам и оснащена по максимуму. Пожалуй, перечислять функции не имеет смысла, потому что легче сказать, чего в ней нет: LPT-порта, который ранее был на большинстве плат Gigabyte; возможно, кому-то не будет хватать Wi-Fi, а также технологии упрощенного разгона. Последнее настоящего энтузиаста не остановит – он привык все править сам, своими руками, а не доверять мифической «интеллектуальной системе быстрого разгона». К тому же, продукт Gigabyte получился не только качественным, но и относительно недорогим – 290—320$. Для сравнения, MSI Big Bang-Trinergy заставит расстаться с суммой 360—390$. Но и позиционирование плат разное: MSI подобна гоночному болиду, а Gigabyte можно сравнить с мощным трактором, который вспашет любую целину.
